製品紹介

しい街並みに配慮した新しいデザインを創造します

ハードロック
パネル


美観と強度を両立させた
外装用アルミ建材

SUN PANEL

ハードロックパネルとは?

ロックパネルは、嵌合式(はめ込み式)の外装用目隠しパネルです。
目隠し、防風効果に加えて、優しいアール形状と豊富なカラーバリエーションにより、高い装飾性を兼ね備えています。
ハードロックパネルは、ロックパネルのエッジ両端を折り返すことによってさらに強度を高めました。

ハードロックパネル (折り返し付) の優位性

  • ①パネルの剛性が強くなるため、ストリンガーピッチを広げてもパネル自体の挫屈が起きにくい。
  • ②折り返し部分がストリンガーの爪に掛かるため、淡合力がより強くなる。
  • ➂駐車場外階段等、 内側に人が出入りする部分では、パネルのエッジ部分で手を切るなどの心配が無く安全性に優れている。
ハードロックパネル
ハードロックパネル
①パネルの剛性が強くなるため、ストリンガーピッチを広げてもパネル自体の挫屈が起きにくい。
②折り返し部分がストリンガーの爪に掛かるため、淡合力がより強くなる。
➂駐車場外階段等、 内側に人が出入りする部分では、パネルのエッジ部分で手を切るなどの心配が無く安全性に優れている。

ロックパネル

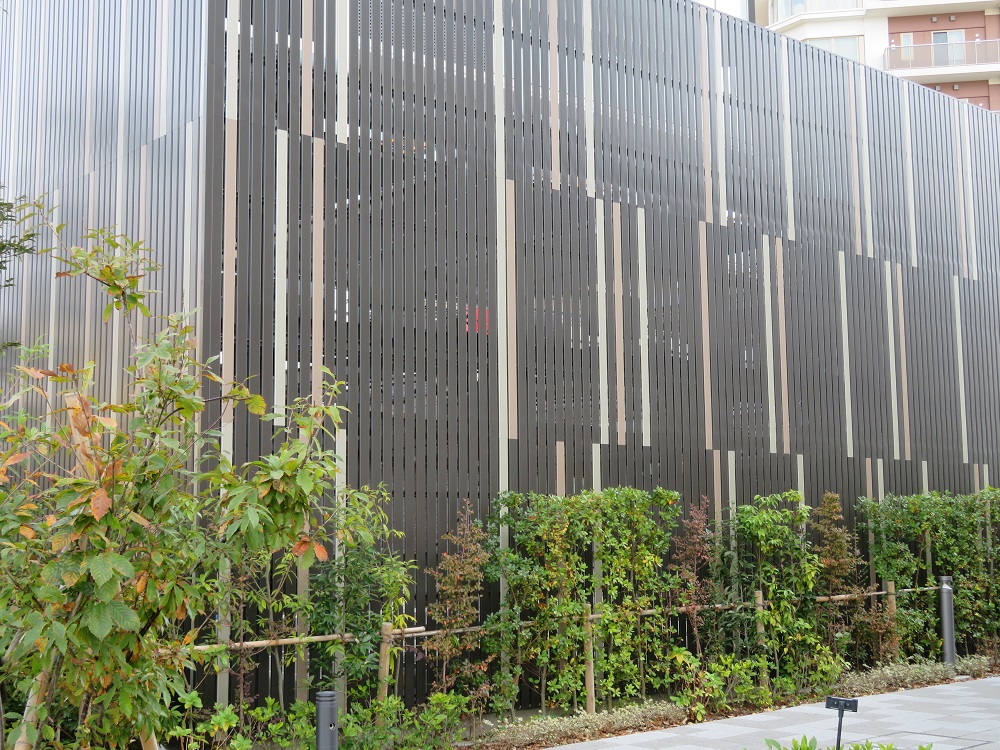

スーパーハードロックパネル/パールベージュ

スーパーハードロックパネル/パールベージュ

スーパーハードロックパネル/パールベージュ
ハードロックパネル/シルバー

ハードロックパネル/シルバー

ハードロックパネル/シルバー
ダークステン[DSC]

ダークステン[DSC]

ロックパネル/木目(杉)

カラーチャート

ホワイト(W)【0907】

ホワイト(W)【0907】

ホワイト(W)【0907】
シルバー(S)【1027】

シルバー(S)【1027】

シルバー(S)【1027】
ブロンズ(B)【0302】

ブロンズ(B)【0302】

ブロンズ(B)【0302】
クリーム(C)【0625】

クリーム(C)【0625】

クリーム(C)【0625】
ブラック(BK)【1119】

ブラック(BK)【1119】

ブラック(BK)【1119】
ダークシルバー(DS)【0222】

ダークシルバー(DS)【0222】

ダークシルバー(DS)【0222】
シャンパンゴールド(SG)【0817】

シャンパンゴールド(SG)【0817】

シャンパンゴールド(SG)【0817】
パールベージュ(PB)【0108】

パールベージュ(PB)【0108】

パールベージュ(PB)【0108】
ライトベージュ(LB)【1224】

ライトベージュ(LB)【1224】

ライトベージュ(LB)【1224】
ライトグレー(LG)【1230】

ライトグレー(LG)【1230】

ライトグレー(LG)【1230】
木目(杉)【0107】

木目(杉)【0107】

木目(杉)【0107】

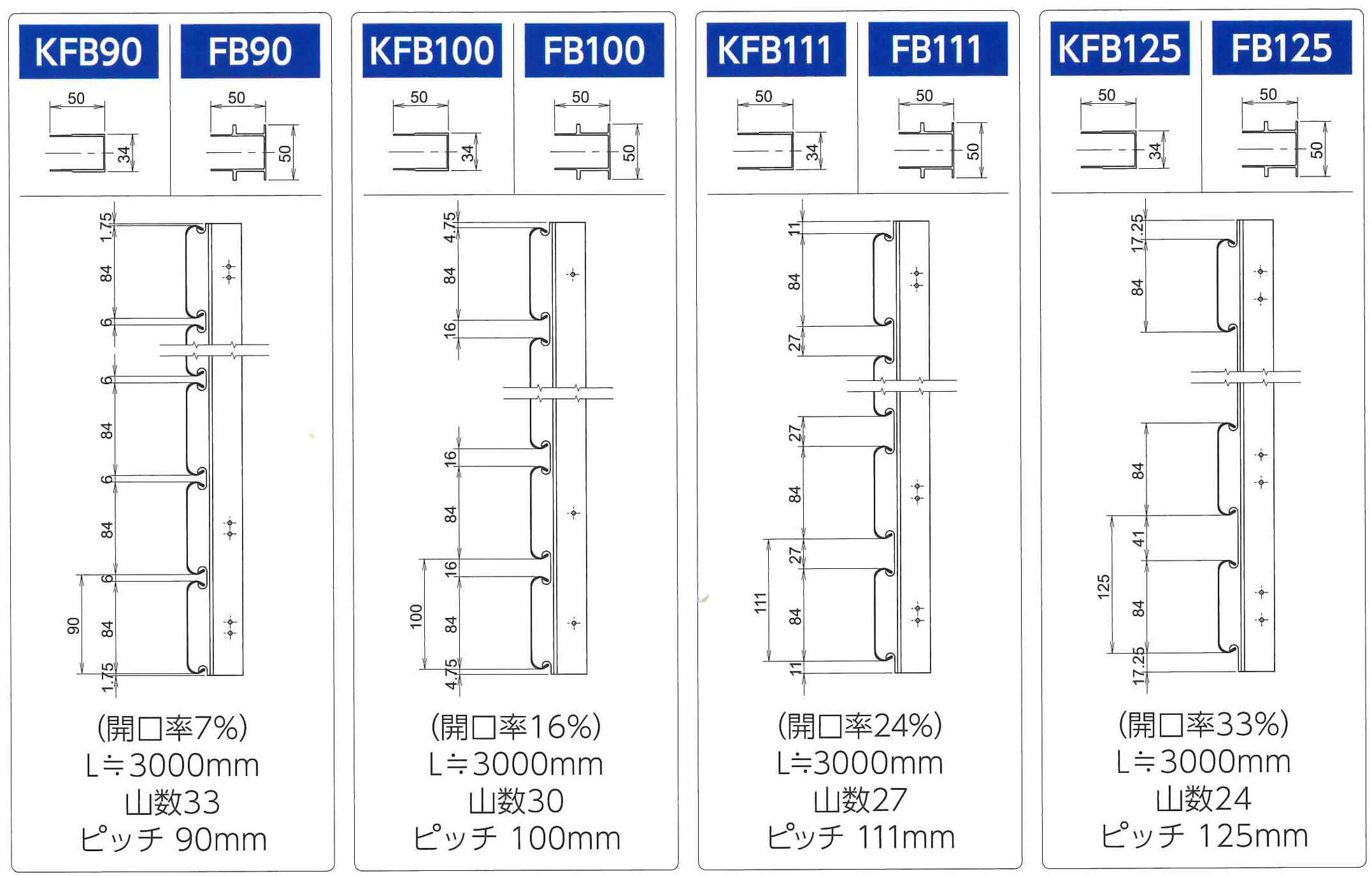

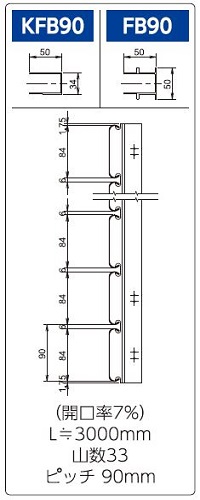

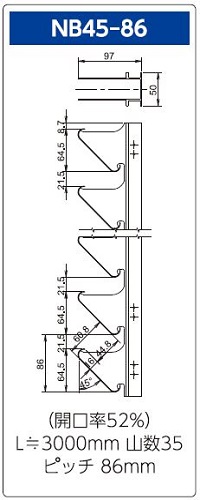

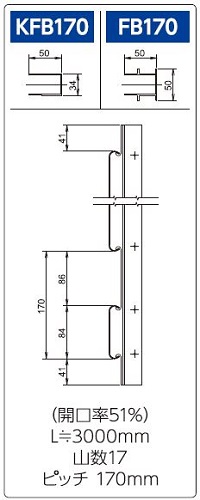

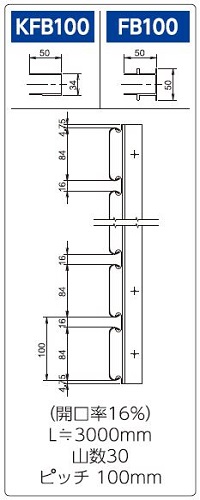

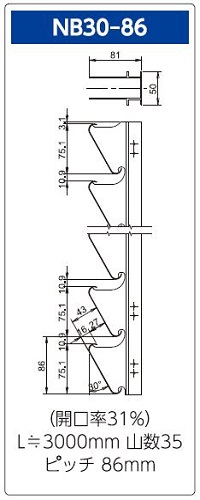

ストリンガーバリエーション

ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション
ストリンガーバリエーション

ストリンガー

KFBタイプ

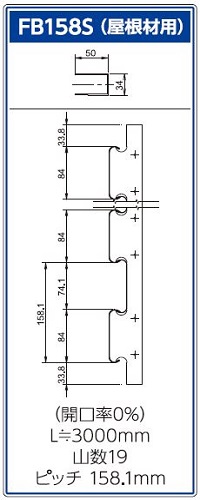

FBタイプ

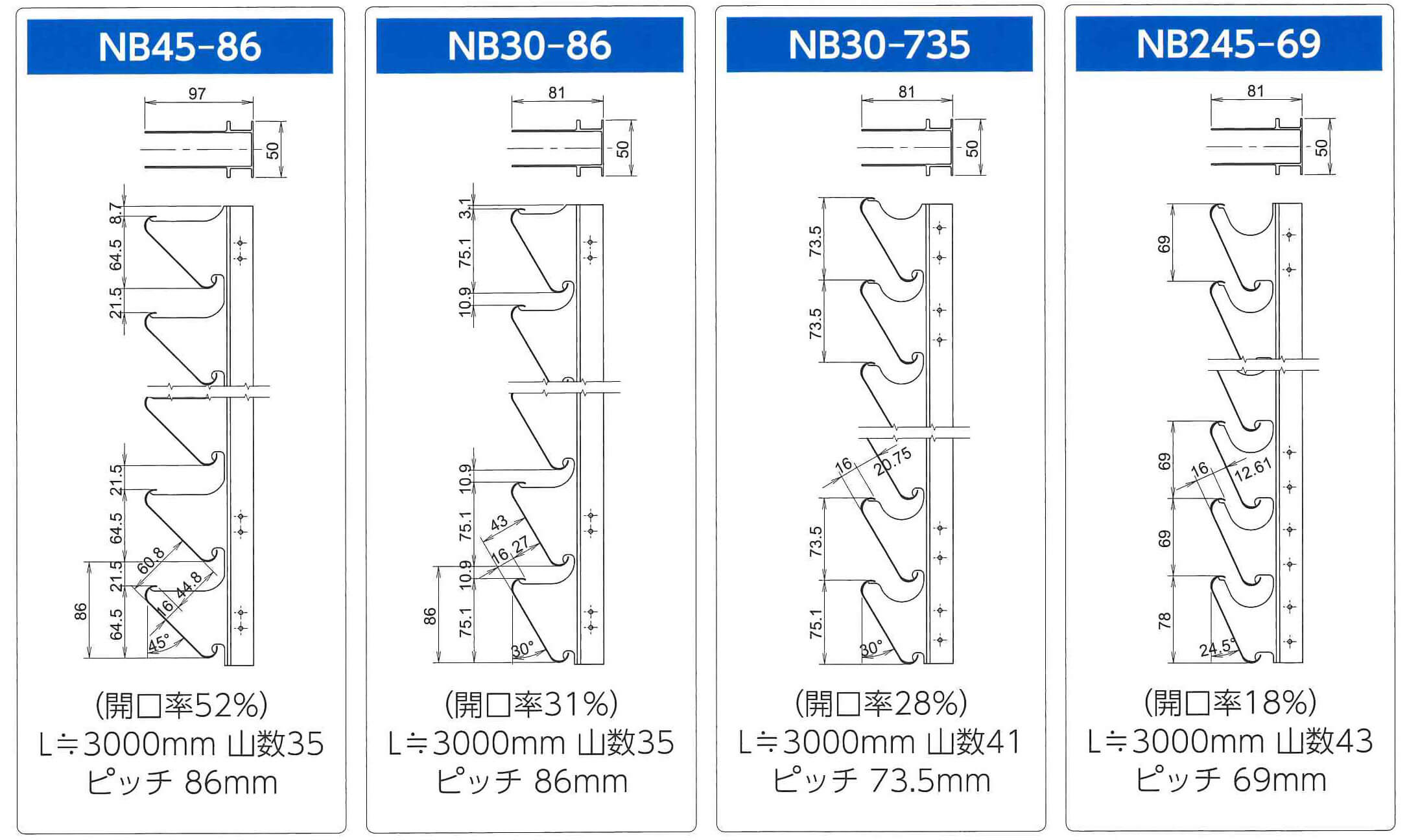

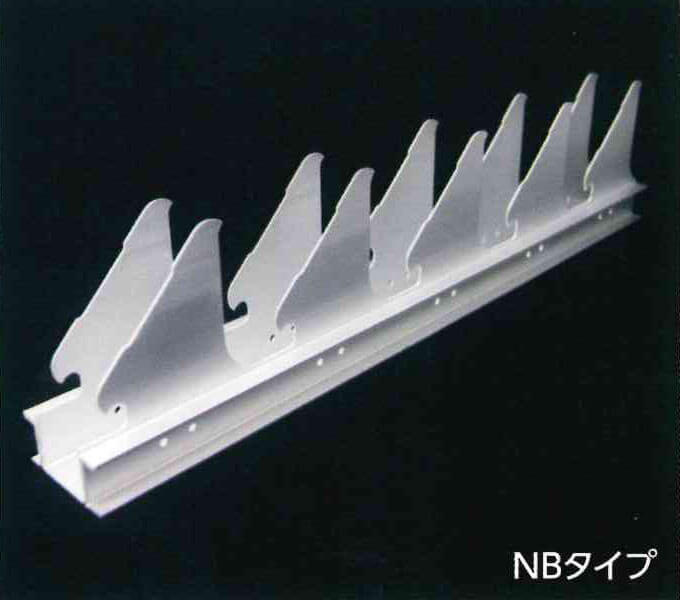

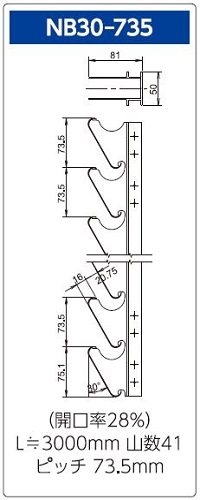

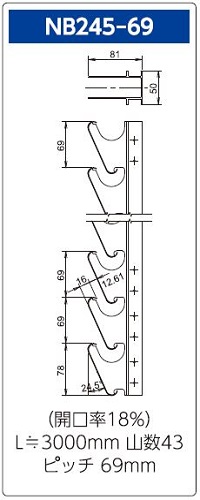

NBタイプ

オプション部材

オプション部材
オプション部材
オプション部材
オプション部材
オプション部材
オプション部材
オプション部材
オプション部材
オプション部材

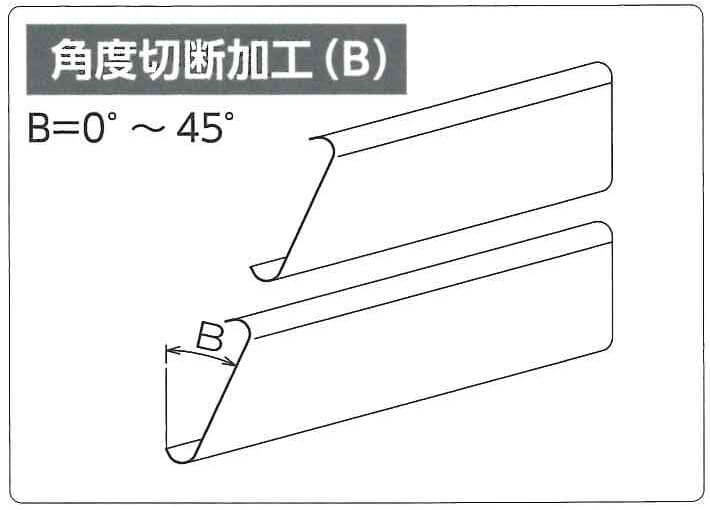

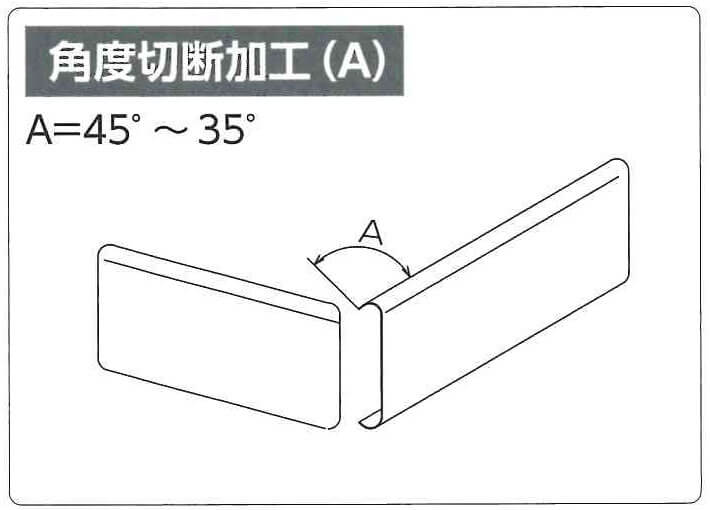

パネルの角度加工には、以下A・Bの確認が必要です

角度加工について

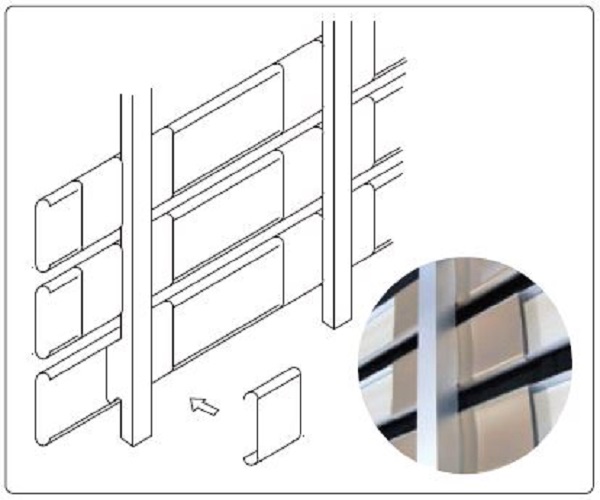

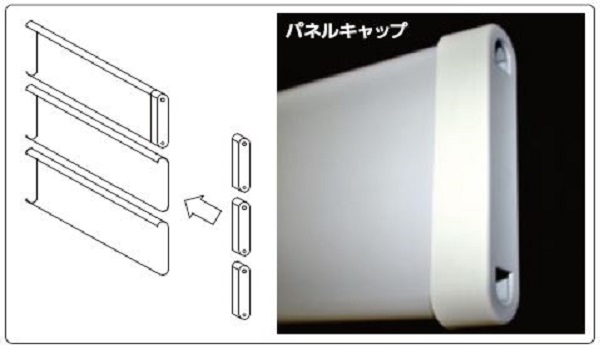

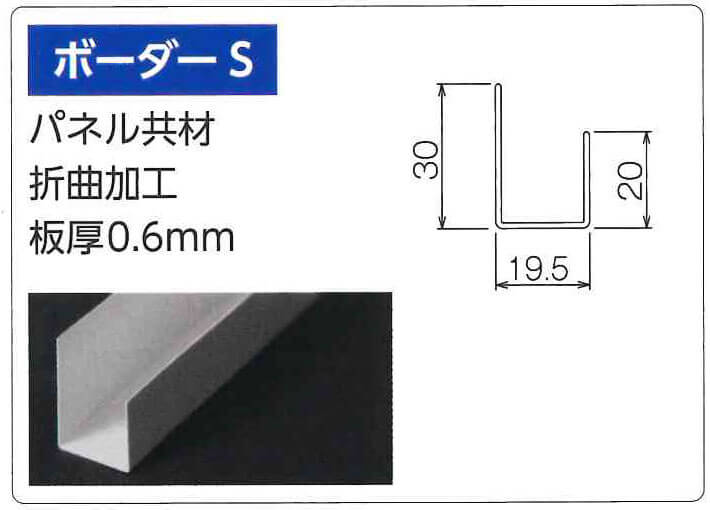

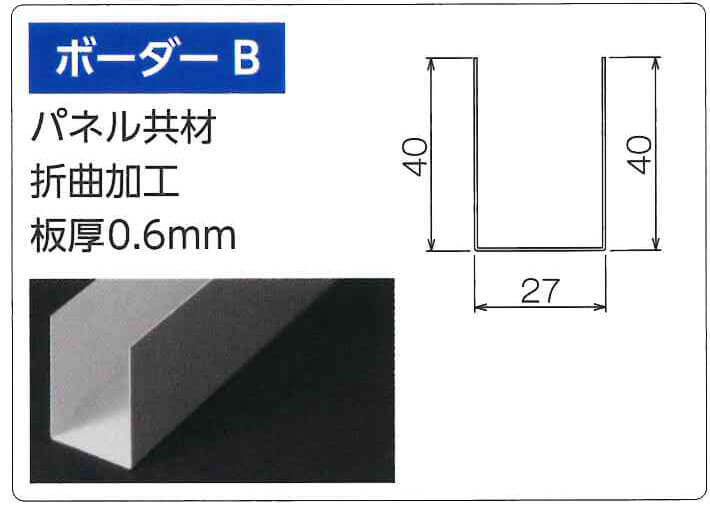

パネル端部の処理

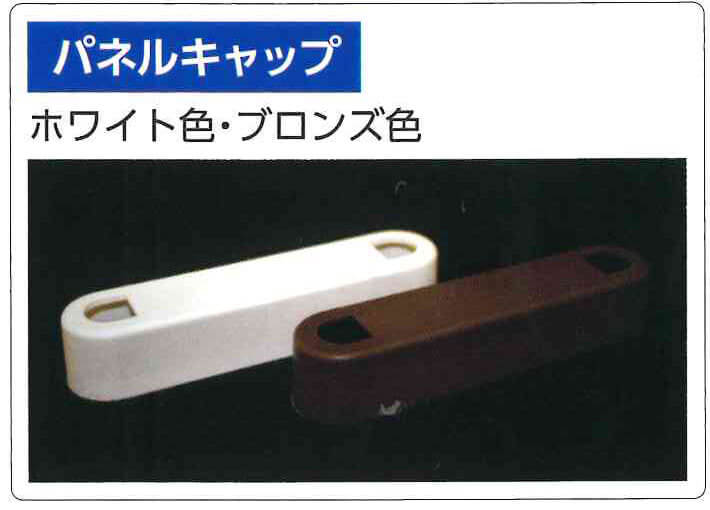

パネルキャップ内側に接着剤を貼付し、パネル本体にはめ込みます。

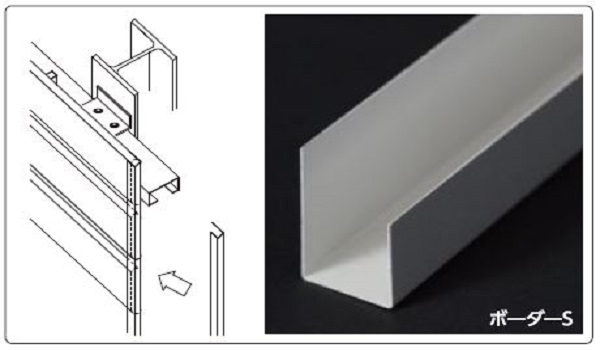

パネル端部にボーダーをはめ込み、上からビス止めします。ビスはパネル3枚につき1か所を目安に取り付けます。

パネルのジョイント

ロックパネルのジョイントは、パネル同士を重ね合わせジョイントします。重ね合わせの寸法は150mmを基準とします。ハードロックパネル≪折り返し付き)のジョイントは、パネル端部片側折り返し部分を200mm切欠してあります。ストリンガーに折り返し付きパネルを先に嵌合させ、上から切欠部を取り付けます。
パネルのジョイント

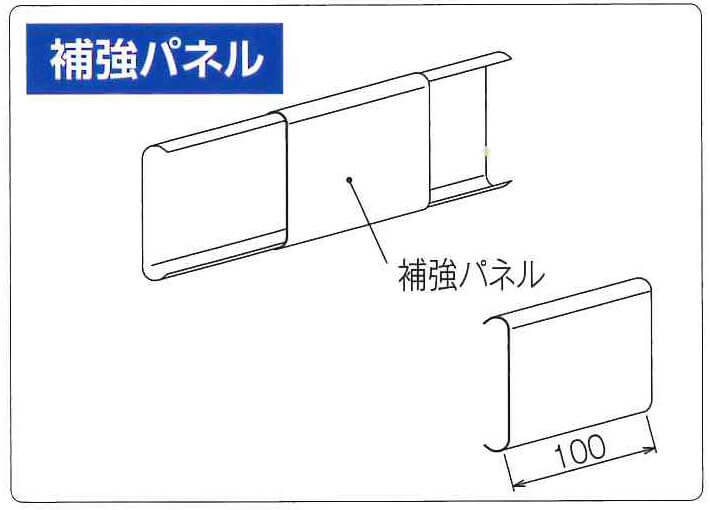

パネルの補強

補強パネルはパネルの裏側からストリンガーの両端にはめ込みます。
パネルの補強

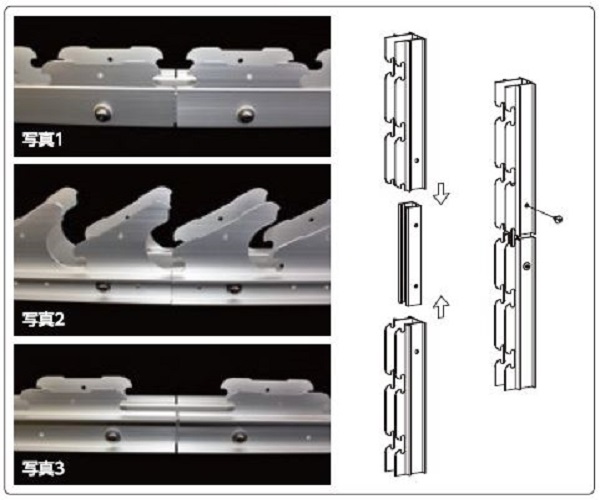

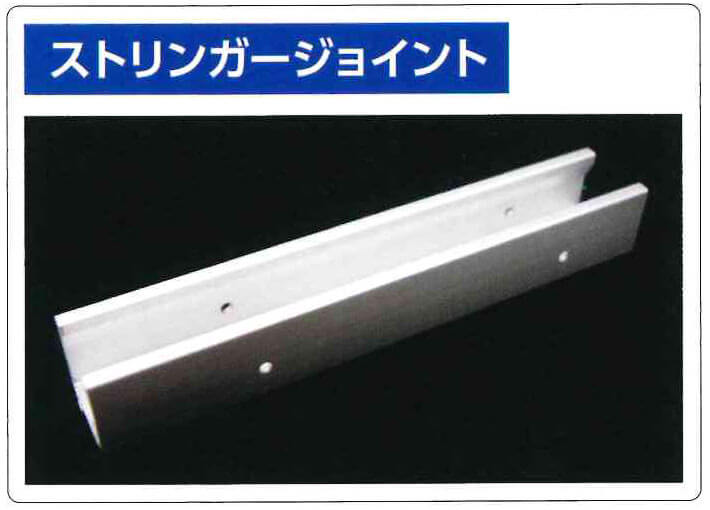

ストリンガーのジョイント

ストリンガーのジョイントは、専用ジョイントを使用します。ストリンガーの内側にジョイントを挿入し側面の穴を合わせて、外側から外側からそれぞれビス4本で固定します。FB100・KFB100以外のストリンガーには各山側面に2箇所ずつジョイント用の穴が開いています。パネルピッチが100mm未満のストリンガー(FB90·KFB90·NBタイプ)は、ストリンガー連結部を中心に、外側の穴同士と専用ジョイントの穴を合わせることで、正しくモジュールが決まります。また、パネルピッチが100mmより大きいストリンガー(FB111~-KFB111~) については、ストリンガー連結部を中心に、内側の穴同士と専用ジョイントの穴を合わせることで、正しくモジュールが決まります。
ストリンガーのジョイント

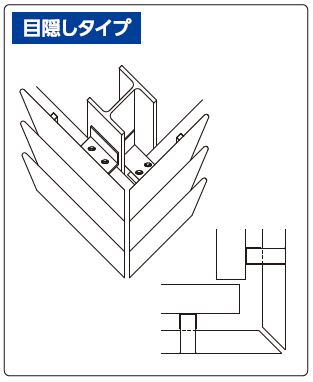

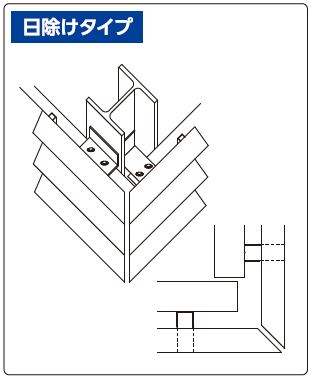

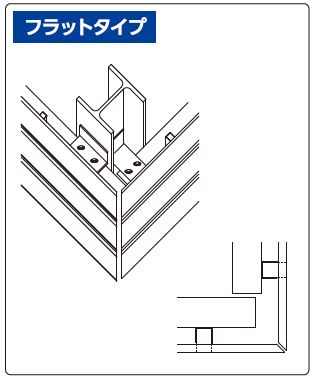

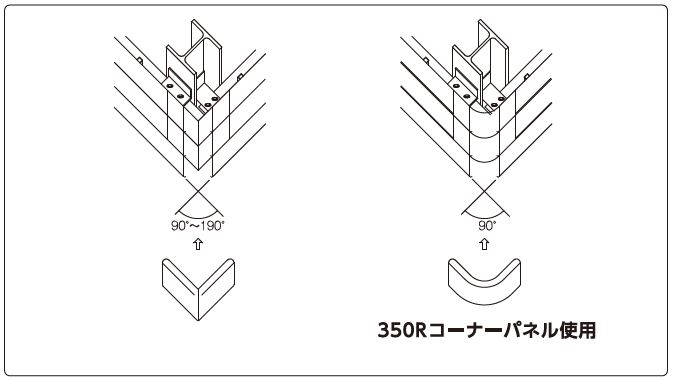

コーナー部納まり

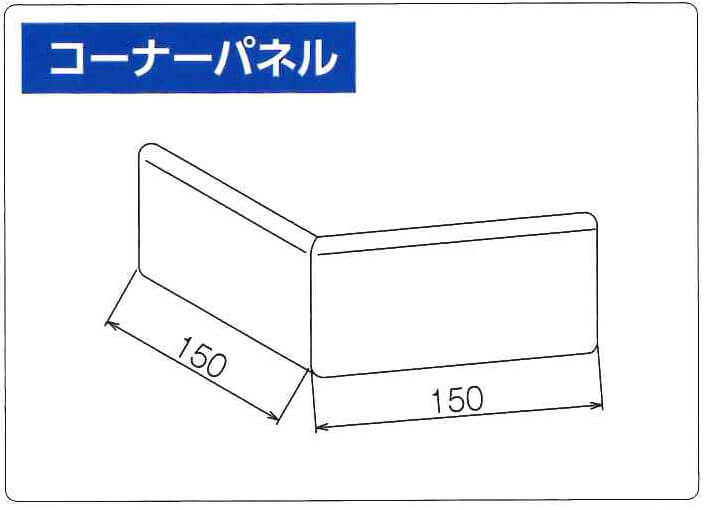

【コーナーパネル使用】

コーナー部の角度に合わせてパネルの曲げを調節し、上から被せてはめ込みます。
コーナー部納まり
【コーナー角度切り】
コーナー部の角度に合わせてパネルの曲げを調節し、上から被せてはめ込みます。
コーナー角度切り
コーナー角度切り
コーナー角度切り

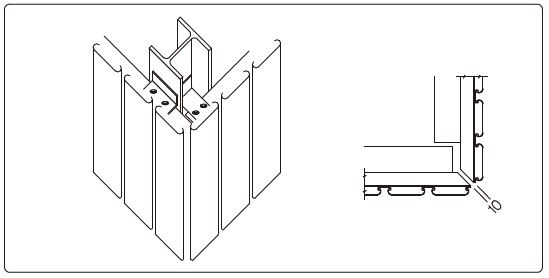

【縦貼り】ストリンガー端部をコーナー位置に合わせてカットします。
ストリンガーの隙間は10mm位を目安にします。
役物等で納める場合はビスまたはリベット等でパネルや下地等に留めます。
